電池電極コーティングこれは最終製品の性能、効率、品質に影響を与えるため、バッテリー製造における重要なプロセスです。 電極コーティングでは、金属箔や集電体などの基板上にスラリーを塗布して、充電および放電サイクル中にエネルギーを貯蔵および放出できるコバルト酸リチウム、グラファイト、シリコンなどの活物質の均一で薄い層を作成します。 電極コーティングはさまざまな方法で行うことができ、それぞれに独自の原理、特徴、利点、注意事項があります。 この記事は、電池製造で使用される最も一般的な電極コーティング方法の概要を提供することを目的としています。
ドクターブレードコーティング
ドクターブレードコーティングは、ドクターブレードと呼ばれる金属の刃を使用して余分なスラリーを削り取り、滑らかで均一な膜を形成する確立された広く使用されている方法です。 ドクターブレードコーティングは、最初にスラリーを基材上に堆積させ、次にドクターブレードを表面に沿って移動させて厚さを均一にし、活物質が均一に分布するようにすることによって機能します。 ドクター ブレード コーティングは、比較的シンプルで拡張性が高く、多用途な技術であり、多孔性が高く、密着性が高く、低コストで電極を製造できます。 ただし、ブレードと基板の間のギャップ、ブレードの速度と角度、スラリーの粘度とレオロジーを正確に制御する必要があります。 さらに、ドクターブレードのコーティングによりエッジの欠陥、縞模様、表面の粗さが発生する可能性があり、電解液の浸透、活物質の利用率、およびバッテリーのサイクル寿命に影響を与える可能性があります。
スロットダイコーティング
スロット ダイ コーティングは、スロット ダイと呼ばれる精密押出ヘッドを使用して、狭く調整可能なスロットを通して基板上にスラリーを塗布する、より新しく洗練された方法です。 スロット ダイ コーティングは、スラリーの流量、圧力、温度、せん断力、基材の速度とスロットからの距離を正確に制御することで機能し、正確で均一なコーティングを実現します。 スロット ダイ コーティングでは、厚さの制御性、再現性、柔軟性が高く、溶媒の消費量、廃棄物、汚染が少ない電極を製造できます。 また、バッテリーのアノード側とカソード側など、異なる材料の複数の層を 1 回のパスでコーティングしたり、勾配コーティングやパターン化されたコーティングを堆積したりすることもできます。 ただし、スロット ダイ コーティングには高価で複雑な装置が必要であり、プロセス パラメータの正確な調整と最適化も必要です。 さらに、スロット ダイ コーティングでは、低速または固形分含有量が高い場合、ノズルの詰まり、エッジの蓄積、および不均一なコーティングが発生する可能性があります。
グラビアコーティング
グラビアコーティングは、小さなセルまたはピットが刻まれた円筒形のグラビアローラーを使用して、浴からスラリーをピックアップし、接触と圧力によって基材に転写するロールツーロール方式です。 グラビアコーティングは、ローラー上のセルの深さ、形状、分布、ローラーに対する基材の速度と圧力を制御することで機能し、過剰なスラリーや表面欠陥のない均一で薄いコーティングを作成します。 グラビアコーティングでは、高精度、平滑性、解像度が高く、溶媒の蒸発や空気暴露が少ない電極を製造できます。 また、三次元電極などの複雑な形状をコーティングし、高い蒸着速度を達成することもできます。 ただし、グラビアコーティングには高品質で耐摩耗性のローラーが必要であり、セルの形状と間隔の慎重な設計とメンテナンスも必要です。 さらに、グラビアコーティングでは、セル構造や基板の粗さから水平または垂直の線、縞、その他のアーチファクトが発生する可能性があります。
スプレー塗装
スプレーコーティングは、スプレーノズルまたはガンを使用してスラリーを液滴に噴霧し、勢いと重力によって基板上に付着させる非接触かつ高速な方法です。 スプレー コーティングは、液滴のサイズ、速度、分布、角度、およびノズルと基板間の距離と重なりを調整することで機能し、密度と厚さが制御されたコンフォーマルで多孔質のコーティングを作成します。 スプレー コーティングでは、均一性、適合性、拡張性が高く、材料の無駄、溶媒の使用、および溶媒の回収が少ない電極を製造できます。 また、柔軟な基板や湾曲した基板をコーティングしたり、複数の材料を 1 つのステップで蒸着したりすることもできます。 ただし、スプレー コーティングでは、液滴の跳ね返り、凝集、オーバースプレーを避けるために、液滴のサイズと速度、およびスプレー パラメータを注意深く制御する必要があります。 さらに、スプレーコーティングは、厚さが厚い場合や低温では、接着力が低下したり、亀裂や層間剥離が発生したりする可能性があります。
スクリーン印刷
スクリーン印刷は、通常ポリエステルまたはステンレス鋼で作られたメッシュを使用し、圧力と毛細管現象によってスラリーを基板上に転写するステンシルベースの方法です。 スクリーン印刷は、メッシュをスラリーでコーティングし、次にそれを基材上に置き、スキージまたはローラーで押して、スラリーを開口部またはメッシュを通して基材上に所望のパターンまたは形状に押し出すことによって機能します。 スクリーン印刷では、高解像度、再現性、カスタマイズ性を備えた電極を製造できるほか、コスト、材料廃棄物、設備のコストも低く抑えられます。 複数のレイヤーまたはカラーを印刷し、高いアスペクト比を実現することもできます。 ただし、スクリーン印刷では、スラリーの粘度やレオロジーだけでなく、メッシュの張力、接着力、品質を正確に制御する必要があります。 さらに、スクリーン印刷では、部分的な開口部や開口部の詰まり、汚れや広がり、表面の粗さなどが発生する可能性があります。
結論
要約すると、バッテリー電極コーティングはバッテリー製造における重要なステップであり、さまざまなコーティング方法の原理、特徴、利点、および注意事項を注意深く考慮する必要があります。 各方法には独自の長所と短所があり、特定の用途や材料に対して独自の利点を提供できます。 適切な電極コーティング方法の選択は、ターゲットのパフォーマンス、必要なスループット、利用可能なリソース、およびプロセス要件によって異なります。 さまざまなコーティング方法の長所と短所を理解することで、電池メーカーは生産ラインを最適化し、電池の品質と信頼性を向上させることができます。

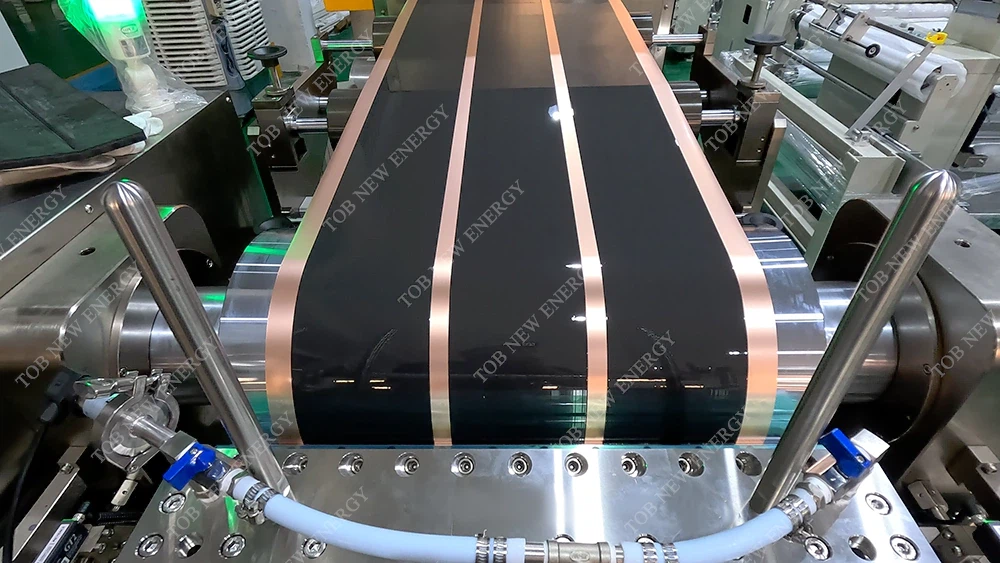

電池電極塗装機の詳細はお問い合わせください。
