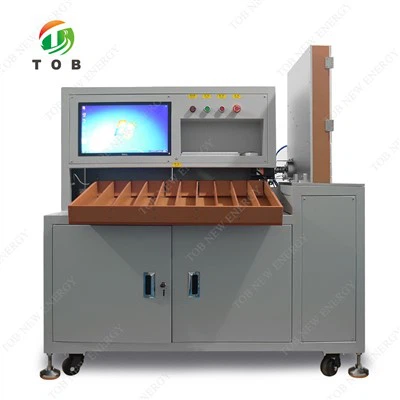

電池自動選別機



スキャンコード機能付き電池自動選別機



TOB-1810B 自動選別機は、18650/21700/26650/26700/32650/32700 の円筒形電池セルの内部抵抗と電圧を自動検査するための汎用装置です。高精度の内部抵抗および電圧テストシステムが付属しています。ソフトウェアで設定された内部抵抗と電圧値に基づいて、機器はバッテリーを対応するチャンネルに正確に送ります。このシステムは最大 11 レベルの分類を実現でき、1 時間あたり約 3500-4500 個のバッテリー セルをテストできます。シンプルな構造設計で性能も安定しています。



技術プロセス

ソフトウェアを介してパラメータを設定することにより、PLC は以下の機能を自動的に実行します: 手動でバッテリーセルをホッパーに配置 → モーターによるバッテリーの輸送 → 電圧と内部抵抗の自動テスト → コードの自動スキャン → バッテリーセルの対応するチャネルスロットへの送信設定されたパラメータに従って → データの記録と保存 → バッテリーセルを手動で取り外す



選別機

1. 装置はコンパクトな構造で美しい外観を持っています。

2. 装置の操作は簡単で専門スタッフは必要ありません。

3. 装置は PLC によって制御されます。PLC は、バッテリーの輸送、バッテリーテストデータの収集、および電圧内部抵抗レベルの分類を担当します。

4.この装置は、高品質の冷間圧延板金塗装構造を採用しています。

5. 自動パッド機用のオプションの自動接続インターフェイス。

6.装置には簡単に移動できるユニバーサルキャスターが装備されています。

7. 機器構成には、音と光の警報、仕分け完了時の自動停止、材料満杯警報、故障警報などが含まれます。

8. 操作インターフェイス: 中国語と英語はオプションです。



機器の技術的パラメータ

装置の電力	1.6KW、220V AC入力、50Hz/60Hz
	1.6KW、110V AC入力、50Hz/60Hz (輸出仕様、カスタマイズ済み)
適用範囲	18650/21700/26650/32700 円筒形バッテリーセル (対応するウェーブホイールを交換する必要があります)
標準試験機	HK3560 高速テスター、電圧精度 0.00001V、内部抵抗精度 0.01mΩ
オプションのテスター	HK3561 テスター、電圧精度 0.0001V、内部抵抗精度 0.1mΩ
	HIOKI BT3561A、電圧精度 0.0001V、内部抵抗精度 0.1mΩ
	HIOKI BT3562A、電圧精度 0.00001V、内部抵抗精度 0.01mΩ
バッテリー移送機構	サーボモーターを採用し、遊星減速機を備え、正確な位置決めと高速速度を実現します。
ギア機構	サーボモーターを採用し、遊星減速機、同期ベルト伝動を備え、正確な位置決めと高速速度を実現します。
テストの仕組み	3250 DCモーターを採用し、正確な位置決めと長寿命を実現します。
段階的なバッテリーセルのメカニズム	3250 DCモーターを採用し、正確な位置決めと長寿命を実現します。
チャンネル数	OK ギア 10 個、NG ギア 1 個
電圧設定	0.00000V-6.00000V
内部抵抗の設定	000.00mΩ - 999.99mΩs
生産効率	1 時間あたり約 3500-4800 個のバッテリーセル
テスト効果	繰り返しのテスト、優れた効果
コントロールユニット	Xinjie 6-Axis PLC プログラマー
モーションコンポーネント	変速にはサーボモーターを採用し、正確な位置決めを実現します。
装置寸法	長さ1038*幅1598*高さ1550MM
装備重量	約260KG
生産数量の自動収集、現在の生産効率の表示、バインドされたデータを記録するコードの自動スキャン、データベース形式 .mdb、データレコードは選別機のローカルホストに保存され、工場 MES システムデータベースに接続できます。
USB ドライブ上のデータ ストレージをテストします。シャットダウン後、データをコンピュータにコピーします。 USB ドライブに保存されるデータの量は、USB ドライブのメモリによって異なります。ストレージ容量が不足すると、古いデータから自動的に上書きされます。 USB メモリはお客様でご用意いただき、テストデータを保存しない場合は装置側でこの機能がオフになります。
機器のデバッグは、故障アラームが組み込まれているため、シンプルで学びやすく、理解しやすいです。



設備構成一覧

名前	数量	仕様
PLCの	1個
画面	1個
インディペンシブ	1個
グレードドサーボモーター	1個	57HB80-0821
吐出用サーボモーター	1個	60HB100-0821S
サーボモータードライバー	2個	DM2405M
グレードシンクロベルト	1個	25-889-25
傾斜押出しシリンダ	10個	TDA10-30
DCモーター制御マザーボード	1個	3560-V0
標準試験機	1個	HK3560
テストニードル	20個	PH-18M23L
センサー	1セット
スイッチ電源	1個	LM150-20B24
スイッチ電源	1個	LM350-10B48
付属品	1セット
制御システム	1個
装備フレーム	1個	アルミ合金フレーム、板金焼付塗装



動作環境

室内温度: -30 度 ~70 度。

室内湿度: 75% 以下。

工場敷地: 汚染や強い電磁干渉はありません。
