水分を最小限に抑えたプルシアンブルー正極を用いた擬似固体Naイオン電池の開発
王崑鵬、1、劉昭林2、林春生2、王志宇、1、2
1. 大連理工大学化学工学部精密化学国家重点実験室、大連116024、中国
2. 新材料開発支店、ヴァリアント株式会社、煙台市 265503、中国
抽象的な
リチウムイオン電池と比較して、ナトリウムイオン電池は、低コスト、優れた低温性能、安全性という利点を備えており、コストと信頼性が重視される用途で大きな注目を集めています。高容量で低コストのプルシアンブルー様材料 (PBA) は、Na イオン電池の正極材料として有望です。しかし、その構造内に結晶水が存在すると、バッテリーの性能低下が急速に引き起こされ、その用途を制限する重大なボトルネックとして機能します。この研究では、PBA 正極材料から結晶水を効果的に除去し、340 サイクル後の容量維持率を 73% から 88% に向上させるための容易な熱処理戦略を報告しています。現場分析により、PBA カソードのクーロン効率の初期損失は、充電および放電プロセス中の三方晶系から立方晶相への不可逆的な変態の結果であることが明らかになりました。この問題は、カソードでの不可逆的な Na 損失を補償するために Na2C2O4 を導入することで解決できます。これに基づいて、高性能の準固体 Na イオン電池は、Na2C2O4 添加剤を含む低含水 PBAs 正極と、ポリエチレングリコールジアクリレート (PEGDA) 内のハードカーボン (HC) 負極を組み合わせることで構築されます。高いイオン伝導性と電気化学的安定性を備えた) ベースの擬固体電解質。この電池は、20～500 mA・g-1の電流密度で58～105 mAh・g-1の範囲の比容量を示し、200サイクルを超える安定したサイクルを維持できます。この研究は、PBA カソード材料中の結晶水を効率的に除去することにより、カソード材料の安定性と容量が大幅に向上することを強調しています。
キーワード: Naイオン電池、準固体電池。プルシアンブルー陰極。現場分析
高性能電池技術の開発は、中国がエネルギー構造を変革しアップグレードし、低炭素クリーン経済を促進し、「カーボンニュートラルとカーボンピーク」の目標を達成するための主要な戦略的ニーズである。リチウムイオン電池は、最も広く使用されている高効率電池システムの 1 つです。しかし、地殻中のリチウムの存在量はわずか 0.0065% であり、中国のリチウム資源埋蔵量は世界全体の 7% にすぎず、炭酸リチウムの 70% 近くは輸入されています。将来的には、エネルギー貯蔵および動力用電池の分野における膨大な需要を満たすことが困難になるだろう。地殻中のナトリウムの存在量はリチウムの 400 倍以上です。中国のナトリウム埋蔵量は世界の総埋蔵量の約22％を占めている。原材料コストの観点から見ると、ナトリウムイオン電池はリチウムイオン電池に比べて30～40％コストを削減できます。また、ナトリウムイオン電池はリチウムイオン電池に比べて低温性能が優れ、使用温度範囲が広く、安全性が高いという特徴があります。これらのユニークな利点により、コスト重視で安全性が重要なエネルギー貯蔵用途で注目を集めています[1]。
「デュアルカーボン」目標に推進され、中国のエネルギー貯蔵電池と動力電池の需要は2020年に158.5GWhに達し、世界の電池需要は2025年にTWh時代に突入すると予想されている。電池技術の進歩により、電池のエネルギー密度はますます高まっている。バッテリーの使用量は急速に増加しており、バッテリーの安全性に対する要件がますます重要になっています。従来のリチウム/ナトリウムイオン電池は液漏れしやすい液体有機電解質を使用しているため、電池の信頼性が低下します[2-3]。熱電安定性が高く、機械的強度が高く、漏液リスクのない全固体電池の使用は、信頼性の問題を解決する実現可能な方向性である[4-5]が、固体電解質の密度が高く、電解質の密度が低いなどの問題がある。イオン伝導性、および電極の「固体-固体」界面との接触不良[6]。液体と固体の間の準固体電解質は、液体電解質よりも安定性と安全性に優れ、イオン伝導性、柔軟性、界面適合性の点で固体電解質よりも優れています[7⇓-9]。これらの利点により、それらをベースにした準固体電池は、先進的な電池技術の分野においてより実現可能な焦点の 1 つとなります。
プルシアンブルー化合物 (PBA) は現在、ナトリウムイオン電池の正極材料として最もよく使われています。それらの開骨格構造と豊富なナトリウム貯蔵サイトにより、高い理論比容量 (170 mAh g-1) と優れたイオン輸送性能 [10-11] が得られます。全固体電池では、PBA は正極材料としてだけでなく固体電解質としても使用できます [12-13]。しかし、PBA は一般に溶液析出によって製造され、その構造内に Fe(CN)64- 空孔欠陥と大量の結晶水が形成され、PBA 格子への Na+ の埋め込みが妨げられ、ナトリウム貯蔵容量が制限されます。 。さらに、PBA 内の結晶水は電池の反応中に徐々に電解液に放出され、急速な電池性能の低下、副反応、鼓腸などの問題を引き起こします [11,14]。これらの問題により、全固体電池における PBA の用途が制限され、水に敏感なほとんどの無機固体電解質と PBA を適合させることが困難になります。 PBA における空孔欠陥と結晶水の形成は、水熱処理 [15]、ゆっくりとした共沈殿 [16]、Fe2+ の酸化の抑制 [17]、化学エッチング [18]、および元素ドーピング[19-20]。しかし、関連する技術プロセスは複雑で正確に制御することが難しく、得られる PBA カソードの性能も改善する必要があります。上記の問題を考慮して、本研究では、PBA 中の結晶水の含有量を低減し、ナトリウム保存安定性を向上させるための簡単で効率的な熱処理方法を提案します。その場重合技術により、高いイオン伝導率と高い電気化学的安定性を備えたベンチマーク固体電解質のポリエチレングリコールジアクリレート (PEGDA) が開発されました。これに基づいて、低含水量の PBA 正極とハードカーボン (HC) 負極を PEGDA ベンチマーク固体電解質で適合させ、自己犠牲的なナトリウム補償剤として Na2C2O4 を正極に追加して、高性能の擬似電解質を構築しました。全固体ナトリウムイオン電池。 PBAs カソードと HC アノードの動的ナトリウム貯蔵メカニズムが、その場分析技術によって明らかになりました。
1 実験方法
1.1 低含水量 PBA 正極の調製
116 mmolのクエン酸ナトリウムおよび24 mmolのFeSO4・7H2Oを400 mLの脱酸素脱イオン水に溶解した。 １１６ｍｍｏｌのクエン酸ナトリウムおよび２６ｍｍｏｌのＮａ ４ Ｆｅ（ＣＮ） ６ を、４００ｍＬの脱酸素された脱イオン水に溶解した。 FeSO4を含む溶液をNa4Fe(CN)6を含む溶液にゆっくり加え、反応物を一定温度で6時間撹拌した。生成物をエタノールおよび脱酸素脱イオン水で遠心分離により３回洗浄し、真空中で１２０度で２４時間乾燥させて、高結晶含水量のＰＢＡ（Ｈｗ－ＰＢＡ）を得た。これをアルゴンで保護された管状炉に入れ、加熱速度0.5度・分-1で270度で2時間焼成して、低含水PBA(Lw-PBA)を得た。
1.2 サンプルの特性評価
サンプルの形態と構造は、電界放射型走査型電子顕微鏡を使用して分析されました。サンプルの化学組成は、X 線光電子分光計と誘導結合プラズマ発光分光計を使用して分析されました。粉末X線回折装置とレーザーラマン分光法を使用して、バッテリーをその場で分析しました。熱重量分析装置を用い、アルゴン雰囲気中、昇温速度１０度・分｛｛３｝で試料の結晶水分量を分析した。
1.3 電池の組み立てと電気化学的性能試験
1.3.1 液体ナトリウムイオン半電池アセンブリ
CR2016 個のボタン電池がテスト用に組み立てられました。プルシアンブルー正極材料 (Hw-PBA または Lw-PBA)、ケッチェン ブラック (KB)、およびポリフッ化ビニリデン (PVDF) バインダーを質量比 8:1:1 で均一に混合し、添加剤として N-メチルピロリドン (NMP) を添加しました。溶媒と分散剤を混合し、得られたスラリーをカソードとして炭素被覆アルミニウム箔上に均一にコーティングし、活物質を添加しました。 3~4mg・cm{{10}}。金属ナトリウムシートを対極および参照電極として使用した。電解液は、１．０ｍｏｌ・Ｌの｛｛１５｝｝ＮａＣｌＯ４と５．０％フルオロエチレンカーボネート（ＦＥＣ）のＤＭＣ／ＥＣ溶液（ＤＭＣ：ジメチルカーボネート、ＥＣ：エチレンカーボネート、体積比１：１）であった。バッテリーはアルゴンで満たされたグローブ ボックス内で組み立てられました (水分含有量<10-7, oxygen content <10-7).
1.3.2 液体ナトリウムイオンフルバッテリーアセンブリ
上記の方法で正極を作製し、負極としてＨＣを使用し、正極と負極のＮ／Ｐ比を１．１〜１．２に制御した。バッテリーはアルゴン（水分含有量）が満たされたグローブボックス内で組み立てられました。<10-7, oxygen content <10-7) using the above electrolyte.
1.3.3 擬固体電解質の調製
ＰＥＧＤＡと上記液体電解質とを質量比７：９３で混合した。 ５．｛｝｝｝％アゾビスイソブチロニトリル（ＡＩＢＮ）を重合開始剤として添加して、擬固体電解質の前駆体溶液を形成した。この溶液を60度で10時間加熱して擬固体電解質を形成した。
1.3.4 準固体型ナトリウムイオン完全電池の組み立て
正極材料、Na2C2O4ナトリウム添加剤、KB導電剤、PVDF結着剤を質量比6.4:1.6:1.0:1.0で均一に混合し、溶媒としてNMPを加え、分散剤を添加し、得られたスラリーを正極として炭素被覆アルミニウム箔上に均一にコーティングし、活物質充填量を3〜4とした。 mg・cm-2。負極にはHCを使用し、正極と負極のN/P比は1.1~1.2に制御した。この電池に擬固体電解質の前駆体溶液を添加し、封止した後、６０度で１０時間加熱して擬固体電池を得た。バッテリーはアルゴン（水分含有量）が満たされたグローブボックス内で組み立てられました。<10-7, oxygen content <10-7).
1.3.5 電池性能試験
擬固体電解質のイオン伝導度は、電気化学ワークステーションを使用した電気化学インピーダンス分光法 (EIS) によってテストされました。試験周波数範囲は 1 Hz ～ 1000 kHz、摂動電圧振幅は 5.0 mV でした。準固体電解質の電気化学的安定性ウィンドウは、5 mV・s の掃引速度でリニア スイープ ボルタンメトリー (LSV) によってテストされました-1。材料と電池の性能は、Land CT2001A 電池テスターを使用した定電流充放電法によって研究されました。ハーフセルの電圧ウィンドウは2.0〜3.8 V (vs. Na/Na+)、フルセルの電圧ウィンドウは1.5〜3.8 V、電流密度は10〜500 mA・g-1でした。サイクル安定性をテストする場合、最初にバッテリーを 50 mA・g-1 の電流密度で 5 回サイクルさせ、次に異なる電流密度でサイクル安定性テストを実行しました。
2 結果と考察
2.1 形態と組成の分析
図 1(a) の Hw-PBA の TGA 曲線は、急速な重量減少の 2 つの領域を示しています: 1) 室温から 270 度、2) 440 から 580 度。前者の領域では、室温から 120 度までの重量減少 (質量分率 3.1%) は吸着水の除去によって引き起こされます。 120 度から 200 度までの重量損失 (質量分率 6.10%) は、PBA の骨格構造の間質水の除去によって引き起こされます。 200 度から 270 度までの重量損失 (質量分率 6.89%) は、PBA 中の結晶水の除去に相当します。したがって、Hw-PBA から水を除去するために 270 度の熱処理が選択されました。この温度で熱処理した後、得られた Lw-PBA は、室温 ~270 度で重量の約 1.18% しか減少しませんでした。これは、Hw-PBA の重量よりも 92.67% 低かったです。 200～270度で重量が約0.74%減少し、Hw-PBAよりも89.26%低かった。上記の結果は、熱処理により PBA 内のさまざまな種類の水を効果的に除去でき、得られた低含水 PBA は良好な熱安定性を有することを示しています。

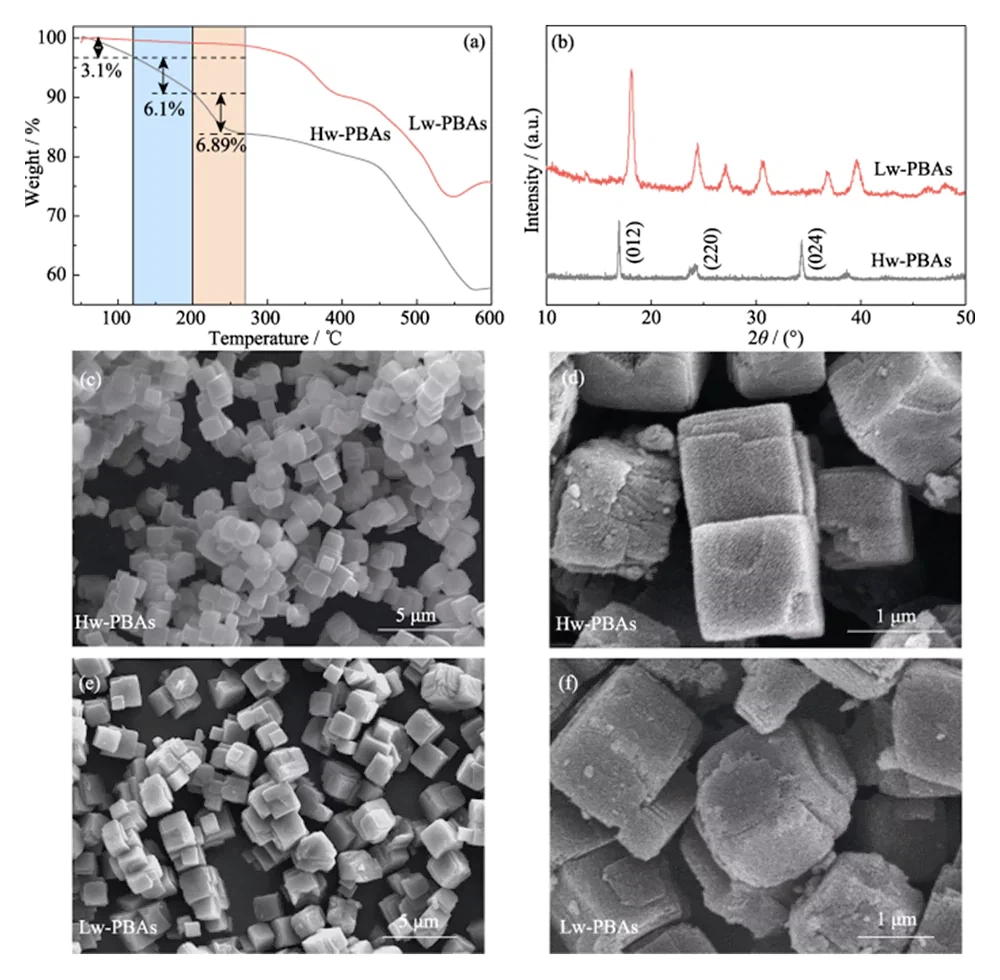

図 1 TGA、PBA カソードの形態および構造解析
(a) Hw-PBA および Lw-PBA の TGA 曲線および (b) XRD パターン。 (cf) (c、d) Hw-PBA および (e、f) Lw-PBA の SEM 画像
図1(b)はHw-PBAとLw-PBAのXRDスペクトルを示しています。 2θ=17.0度、24.0度、および34.4度でのHw-PBAの回折ピークは、(012)、(220)、および(024)結晶に対応します。それぞれ飛行機。熱処理後、(024) 結晶面に対応する回折ピークが消失し、結晶水の除去が成功したことがわかります。また、(012) および (220) 結晶面に対応する回折ピークの位置が高角度に移動していることがわかります。結晶水が除去されると、単位セルの体積は減少します。さらに、2θ=27.1度、30.7度、36.9度に新たな回折ピークが現れ、熱処理後に三方晶系の結晶構造が形成されていることを示しています。 SEM分析（図1（c〜e））は、Hw-PBAとLw-PBAが平均サイズ2〜3μmの同様の立方体形態を有することを示しています。熱処理後に得られた Lw-PBAs 粒子の表面はやや荒れていますが (図 1(f))、熱処理温度が低いため、明らかな溶融や凝集は発生しませんでした。 Lw-PBA の組成は、ICP-OES による金属元素含有量の分析と TGA による水分含有量の測定により、Na1.91Fe-[Fe(CN)6]・3.2H2O と推定されました。
Hw-PBA および Lw-PBA の化学組成と構造をさらに調べるために、XPS 分析を実行しました。 Hw-PBA の高分解能 Fe2p XPS スペクトルでは、結合エネルギー 708.6 および 721.4 eV の 2 つの特徴的なピークは、それぞれ Fe(II) および Fe(III) に対応します (図 2(a)) ）。 Lw-PBA には Fe(II) と Fe(III) も存在しますが、Fe(III) の割合が大幅に増加します (図 2(b))。これは、熱処理プロセス中に [NaH2O]+ が PBAs 構造から除去され、Lw-PBAs 内の Fe(II) が部分的に酸化されて価数平衡が維持されるためです。 Hw-PBA の高分解能 O1s XPS スペクトルでは、結合エネルギー 536.0、533.7、531.9、および 529.7 eV の特徴的なピークは、組織内の格子間水、配位水、表面ヒドロキシル基および酸素種に対応します。 PBA はそれぞれ格子状に配置されます (図 2(c))。熱処理後、配位水に対応する特徴的なピークが消失し、このプロセスにより Lw-PBA から配位水を効果的に除去できることが示されました (図 2(d))。このプロセス中に、PBA 表面の Fe がヒドロキシル基と反応して酸化鉄を形成し、結合エネルギー 530.0 eV の Fe-O 特性ピークが大幅に増強されます。
図2 PBAs正極の化学組成
（a、b）（a）Hw-PBAおよび（b）Lw-PBAのFe2p XPSスペクトル。 (c、d) (c) Hw-PBA および (d) Lw-PBA の O1s XPS スペクトル
2.2 電気化学的性能
図3(a)は、正極としてHw-PBAおよびLw-PBAを用いたナトリウムイオン半電池の電流密度100 mA・gにおける定電流充放電サイクル曲線を示しています。 -1、電圧ウィンドウは 2.0 ～ 3.8 V (対 Na/Na+)。 340 回の充放電サイクル後も、Lw-PBAs 正極は 91 mAh・g-1 という高い比容量を維持でき、容量維持率は 88%、平均 1 回の充放電容量損失率は維持できます。わずか 0.035% であり、優れたサイクル安定性を示します。同じ充放電条件下で、結晶水を除去しない場合の Hw-PBAs 正極の容量維持率はわずか 73% であり、PBAs 正極のサイクル安定性の向上において結晶水の除去が重要な役割を果たしていることがわかります。図 3(b) は、電流密度 100 mA・g-1 における Lw-PBAs カソードの定電流充放電曲線を示しており、典型的なデュアル電圧プラットフォームの特徴を示しています。 3.2 V は、低スピン Fe2+/Fe3+ (C と配位) の酸化還元プロセスに対応します。 (2) 約 2.9 V の電圧プラットフォームは、高スピン Fe2+/Fe3+ (N と配位) の酸化還元プロセスに対応します。約3.2Vの電圧プラットフォームの出現は、結晶水の除去がPBA中の低スピンFe2+/Fe3+の酸化還元反応を強化するのに有益であり、ナトリウム濃度の向上に役立つことを示しています。ストレージ容量。その後のサイクルプロセスでは、Lw-PBAs カソードの充放電曲線は基本的に一貫したままであり、良好な構造安定性を示しました。 10、50、100、200、および 500 mA·g-1 の電流密度で、Lw-PBAs カソードは 126、112、110、108、および 107 mAh·g の高い可逆比容量を維持できます{{ 60}} (図 3(c))。特に、500 mA・g-1の高電流密度において、Lw-PBAs正極は優れた容量維持率を示し、その比容量はHw-PBAsのそれより約13.4%高くなります。電流密度が 10 mA・g-1 に戻ると、Lw-PBAs カソードの比容量は初期の比容量に近い 125 mAh・g-1 に回復することができます。ナトリウムを急速に保存しても優れた構造安定性を維持できるということです。
図 3 Na イオンハーフセルにおける PBAs カソードの電気化学的性能
（a）電流密度100mA・g-1におけるLw-PBAおよびHw-PBAカソードのサイクル性能。 (b) 100 mA・g-1におけるLw-PBAs正極の充放電曲線。 (c) 10 mA・g-1から500 mA・g-1までのさまざまな電流密度におけるLw-PBAおよびHw-PBAカソードの定格能力。すべての半電池テストの電圧ウィンドウは 2.0-3.8 V (対 Na/Na+) です。カラフルなフィギュアはウェブサイトで入手可能
2.3 ナトリウム貯蔵機構のその場解析
Lw-PBAs 正極を HC 負極に合わせ、1.0 mol・L-1 NaClO4 と 5.0 質量％の FEC を含む DMC/EC 溶液を使用しました。完全な電池を組み立てるための液体電解質 (LE) として使用されます (Lw-PBAs|LE|HC、図 4(a))。充放電反応中の完全な電池の正極材料と負極材料の動的構造変化を、その場解析技術を使用して研究しました。 Lw-PBAs 正極のその場 XRD 分析では、充電電圧が 3.2 V に増加した後、(110) と (104) に対応する回折ピークが徐々に融合してブロードなピークを形成することが示されました (図 4(b))。 ）。この現象は、Lw-PBAs 正極から Na+ が抜け出すプロセスに対応し、その結晶構造が三方晶構造から立方晶構造に変化します[21]。放電プロセス中、この幅広いピークが (110) および (104) 回折ピークに再分割されることは観察されず、相変化プロセスが不可逆的であり、最初のクーロン効率損失が生じることを示しています。さらに、HC 負極の最初の充放電プロセス中に、表面に形成された固体電解質界面 (SEI) 膜により不可逆的なリチウムの損失 (18%) が発生します。これも最初のクーロン効率の理由の 1 つです。バッテリー全体の損失 (図 4 (c、d))。
図4 Lw-PBAsカソードとHCアノードのNa貯蔵機構のその場解析
(a) Lw-PBA|LE|HC フルセルの充放電曲線。 (b) フルセル動作中の Lw-PBAs カソードのその場 XRD パターン。 （c）最初のサイクルの充放電曲線、および（d）電流密度300mA・g-1でのHCアノードのサイクル安定性。 （e）フルセル動作中のHCアノードのその場XRDパターンおよび（f）その場ラマンスペクトル。カラフルなフィギュアはウェブサイトで入手可能
HC アノードのその場 XRD スペクトルでは、充放電プロセス中に明らかな (002) ピーク シフトは観察されませんでした。これは、Na+ が黒鉛化構造層に挿入されておらず、ナトリウム金属からの回折ピークが観察されなかったことを示しています (図4(e))。したがって、HC アノードのナトリウム貯蔵能力は、Na+ インターカレーションや金属ナトリウムの析出ではなく、HC の豊富な欠陥サイトと細孔における Na+ の吸着と充填によるものである可能性があります [22]。 HC におけるナトリウム貯蔵反応機構をさらに研究するために、充電および放電プロセス中に HC 負極に対してその場ラマン分析を実行しました (図 4(f))。 HC 負極には、1350 および 1594 cm-1 に明らかなラマン特性ピークがあります。波数1350cm-1の特徴ピークは芳香族炭素配置伸縮振動(Gモード)に相当し、波数1594cm-1の特徴ピークは無秩序な欠陥炭素に相当する構造（Dモード）。 DモードとGモードの強度比(ID/IG)は、炭素材料の欠陥や無秩序度を測定するために使用できます。放電プロセス中、Na + の継続的な挿入により HC アノードの ID/IG は減少しました。これは、欠陥部位での Na + の顕著な吸着挙動が HC アノードのナトリウム貯蔵容量の主な源であることを示しています。
2.4 準固体フルセルの構造と性能
Lw-PBAs 正極と HC 負極を使用して構築されたナトリウムイオンフルセルの最初のクーロン効率はわずか 67.3% です (図 4(a))。この問題に対処するために、環境に優しく、低毒性で空気中で安定な Na2C2O4 が Lw-PBAs 正極の自己犠牲ナトリウム補償剤として使用され、フルセルの一次クーロン効率が向上します [23]。市販の Na2C2O4 の粒径は数百ミクロンを超えており、電気化学的活性が不十分です。そこで、再結晶化させて粒径数ミクロンのNa2C2O4を得る（図5(a)）。ミクロンサイズのNa2C2O4は、2.0〜4.2Vの電圧範囲内の最初の充電プロセス中に407 mAh・g−1の高い比容量を放出でき、正極の最初の不可逆容量損失を効果的に補償します。 (図5(b))。 Na2C2O4 (質量分率 20%) を添加した Lw-PBAs|LE|HC フルセルの初期放電比容量は、158 mAh・g-1 に達することができ、これはフルセルのそれより 92.7% 高くなります。 Na2C2O4 は添加しませんでした (図 5(c))。 Na2C2O4 を添加した Lw-PBAs|LE|HC フルセルは、10、50、100、200 の電流密度で 110、101、92、87、80 mAh・g-1 の可逆比容量を維持できます。および 500 mA·g-1 (図 5(d))。 500 mA・g-1の高電流密度で、1400回の安定サイクル後、Na2C2O4を添加したLw-PBAs|LE|HCフルセルは64mAh・gの比容量を維持できます{{71}これは、Na2C2O4 を添加しないフルセルの値よりも 25.4% 高くなります (図 5(e))。
図 5 Lw-PBAs カソードの電気化学的性能に対する Na2C2O4 の影響
(a) SEM 画像と (b) 電流密度 180 mA・g-1 におけるマイクロメートルサイズの Na2C2O4 の充放電曲線。 （c）Na2C2O4を採用または採用しない場合のLw-PBAs|LE|HCフルセルの電流密度100mA・g-1での充放電曲線。 （ d ）10〜500 mA・gのさまざまな電流密度でのNa2C2O4を使用したLw-PBA|LE|HCフルセルのレートパフォーマンス-1。 （ e ）500 mA・g -1の大電流密度でのNa2C2O4を使用した場合と使用しない場合のLw-PBA|LE|HCフルセルのサイクル安定性。すべてのフルセル テストの電圧ウィンドウは 1.5-3.8 V です。カラフルなフィギュアはウェブサイトで入手可能
これに基づいて、PEGDAを1.0 mol・L-1 NaClO4および質量分率5.0% FECのDMC/EC電解質と混合し、AIBNを電解質として使用しました。高性能の擬固体電解質（GPE）を開発するための熱重合開始剤。 GPEはLEに比べて漏れが少なく、揮発性が低いという利点があります。 4.9 V (対 Na/Na+) の高電圧でも安定性を維持でき、広い電気化学的安定性ウィンドウを備えています (図 6(a))。 GPEは固体電解質に比べてイオン伝導率と界面適合性が高く、室温でのイオン伝導率は3.51mS・cm-1です（図6(b)）。さらに、低含水量のLw-PBAs正極とHC負極を組み合わせて、準固体型ナトリウムイオン完全電池（Lw-PBAs|GPE|HC）を構築した。電流密度100 mA・g-1において、Lw-PBAs|GPE|HC準固体電池の初回放電比容量は147.8 mAh・g-1に達しました（図6(c) ））。電流密度 20、50、100、200、500 mA·g-1 では、比容量は 105、94、82、70、58 mAh·g-1 に維持できます (図 6( d))。電流密度 100 mA・g-1 では、200 回以上安定してサイクルでき、クーロン効率は 100% に近くなります (図 6(e))。
図 6 Lw-PBAs カソードと PEGDA ベースの GPE に基づく準固体フルセルの電気化学的性能
(a) 5 mV・s のスキャン速度での LSV 曲線-1。 (b) EIS スペクトル。 (c) 電流密度100mA・g-1における充放電曲線。 (d) 20-500 mA・g-1 の電流密度でのレート性能。 (e) 100 mA·g-1でのサイクル性能。すべてのフルセル テストの電圧ウィンドウは 1.5-3.8 V です。
3 結論
この研究では、低含水量の PBA 正極材料を、簡単で効率的な熱処理方法によって調製しました。結晶水の除去により、340 サイクル後の PBA カソードの容量維持率が 73% から 88% に増加しただけでなく、低スピン Fe2+/Fe の酸化還元反応の強化にも役立つことがわかりました。 PBA の 3+ により、ナトリウム貯蔵能力が向上します。 PBAs カソードと HC アノードの動的ナトリウム貯蔵機構は、in situ ラマンおよび in situ XRD 技術によって明らかにされました。分析の結果、PBAs カソードから Na+ が逃げるプロセスにより、結晶構造が 3 次元立方晶から不可逆的に変化し、その結果、第一クーロン効率が失われ、その欠陥サイトでの Na+ の吸着が主な発生源であることがわかりました。 HC アノードのナトリウム貯蔵容量。 Na2C2O4 ナトリウム補償剤 (質量分率 20%) をカソードに追加した後、PBAs カソードの初回放電容量は 92.7% 増加しました。 AIBNによって開始されるPEGDAの熱重合に基づいて、3.51mS・cm-1の室温イオン伝導率と4.9V（対Na/Na+）まで拡大された電気化学的安定性ウィンドウを備えた高性能擬固体電解質が得られました。発展した。これに基づいて、Na2C2O4ナトリウム補償剤を添加した低含水PBAs正極、HC負極およびPEGDAベンチマーク固体電解質を統合して、200回以上安定してサイクルできる準固体ナトリウムイオン電池を構築しました。電流密度は100mA・g-1。研究により、結晶水の効率的な除去が、PBA 正極のサイクル安定性を改善し、高性能の準固体ナトリウムイオン電池の作成を実現するために必要な手段であることが示されています。
[1] WANG WL、GANG Y、PENG J、他。ナトリウムイオン電池のプルシアンブルー正極の水分除去効果。上級機能。メーター、2022、32(25): 2111727。
[2] MENG XY、LIU YZ、WANG ZY 他。ゲル電解質中のLi2Sの安定した酸化還元化学により可能となる、高エネルギーと優れた安全性を備えた準固体二次電池。エネルギー環境。サイエンス、2021、14(4): 2278。
[3] CHE HY、CHEN SL、XIE YY 他室温ナトリウムイオン電池の電解質設計戦略と研究の進捗状況。エネルギー環境。科学、2017、10(5): 1075。
[4] LI WK、ZHAO N、BI ZJ、他。 Naイオン電池用Na3Zr2Si2PO12セラミック電解質：スプレードライ法による調製とその特性Ｊ．Ｉｎｏｒｇ．メーター、2022、37(2) : 189。
[5] LI D、LEI C、LAI H、他。すべての固体リチウムイオン電池のカソードとガーネット固体電解質の間の界面における最近の進歩。 Ｊ．Ｉｎｏｒｇ．メーター、2019、34(7): 694。
[6] KIM KJ、BALAISH M、WADAGUCHI M、他。全固体リチウム金属電池: 酸化物および硫化物の固体電解質とその界面の課題と展望。上級エネルギーメーター、2021、11(1): 2002689。
[7] GAO H、GUO B、SONG J、他。ナトリウムイオン電池用の複合ゲルポリマー/ガラス繊維電解質。上級エネルギー メーター、2015、5(9): 1402235。
[8] LIU YZ、MENG XY、SHI Y 他Li補償結合インターフェースエンジニアリングによって実現された長寿命の準固体アノードフリーバッテリー。上級メーター、2023、35(42): e2305386。
[9] DU GY、TAO ML、LI J、他。ポリマー電解質とプルシアンブルー正極をベースとした、低温動作温度、高レート、耐久性の高い固体ナトリウムイオン電池。上級エネルギーメーター、2020、10(5): 1903351。
[10] PENG J、ZHANG W、LIU QN、他。ナトリウムイオン電池のプルシアンブルーの類似品: 過去、現在、未来。上級メーター、2022、34(15): 2108384。
[11] LU YH、WANG L、CHENG JG、他。プルシアンブルー: ナトリウム電池用電極材料の新しい枠組み。化学。コミュニケート、2012、48(52): 6544。
[12] SÅNGELAND C、MOGENSEN R、BRANDELL D、他。ポリカーボネートベースのポリマー電解質を使用したナトリウム金属全固体電池の安定したサイクル。 ACS アプリケーション。ポリ。マテリアル、2019、1(4): 825。
[13] KIM T、AHN SH、SONG YY 他。全固体電池用プルシアンブルータイプのナトリウムイオン伝導性固体電解質。アンジュー。化学。内部。編、2023、62(42): e202309852。
[14] SONG J、WANG L、LU YH、他。ナトリウムイオン電池の優れた正極のためのヘキサシアノメタレート中の格子間 H2O の除去。 J.Am.化学。学会、2015、137(7): 2658。
[15] LIU Y、FAN S、GAO Y 他ナトリウムイオン電池用の鉄ベースのプルシアンブルー類似体の等構造合成。小、2023、19(43): e2302687。
[16] WANG W、GANG Y、HU Z、他。ナトリウムイオン電池用のナトリウム豊富な菱面体晶プルシアンブルーの可逆的構造進化。ナット。コミューン、2020、11: 980。
[17] YOU Y、YU XQ、YIN YX 他Naイオン電池用のNa豊富な正極材料として、Na含有量の高いヘキサシアノ鉄酸ナトリウム鉄。ナノリサーチ、2014、8(1): 117。
[18] REN WH、QIN MS、ZHU ZX 他表面エッチングによるプルシアンブルー類似体のナトリウム貯蔵部位の活性化。 Nano Lett.、2017、17(8): 4713。
[19] ZHANG H、GAO Y、PENG J、他。 450 Wh・kg−1 アルカリイオン電池に向けて最適化された結晶面配向と低結晶欠陥を備えたプルシアンブルー類似体。アンジュー。化学。内部。編、2023、62(27): e202303953。
[20] ZHANG ZH、AVDEEV M、CHEN HC、他。安定した非水リチウムイオン電池用の正極活物質としてリチウム化されたプルシアンブルー類似体。ナット。コミューン、2022、13: 7790。
[21] JIANG M、HOU Z、MA H、他。電子密度を高エネルギーのナトリウム貯蔵に再分配することで、低スピンのFeサイトの不活性化を解決します。 Nano Lett.、2023、23(22): 10423。
[22] TANG Z、ZHANG R、WANG HY 他先進的なナトリウムイオン電池用の廃木材由来ハードカーボンの閉細孔形成を明らかにする。ナット。コミューン、2023、14: 6024。
[23] NIU YB、GUO YJ、YIN YX 他。ナトリウムイオン電池向けの高効率正極ナトリウム補償。上級メーター、2020、32(33): e2001419。
