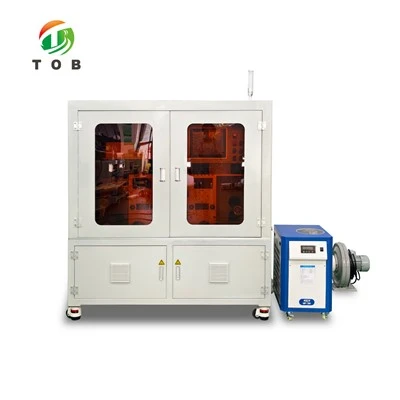

銅箔レーザー穴あけ機

モデル: TOB-F200W-T3
TOB-F200W-T3 は、200W ファイバーレーザー 3 個と 100x100mm スキャンフィールドレンズ 3 個を備えたロールツーロール銅箔レーザー穴あけ機です。最大幅 300 mm、厚さ 10 μm の箔を走行させ、穴の直径と穴のピッチを ±0.01 mm に保ち、1ms の応答でウェブの位置を修正します。

お問い合わせを送る

今すぐチャット

製品説明

アモイ TOB New Energy Technology Co., Ltd. は、中国で最も信頼できる銅箔レーザー掘削機のメーカーおよびサプライヤーの 1 つです。当社の工場から競争力のある価格で高品質の銅箔レーザー穴あけ機を購入することを歓迎します。協力に関するご質問がございましたら、お気軽にメールでお問い合わせください。

銅箔レーザー穴あけ機

仕様

製品概要

TOB-F200W-T3 は、リチウムイオン電池集電箔用に構築されたロールツーロール銅箔レーザー穴あけ機です。光学セットは単一ヘッドではなく 3 つになっており、3 つの 200 W ファイバーレーザー、3 つの高速高精度走査検流計、および 3 つの 100 × 100 mm 走査フィールドレンズで構成されており、320 × 320 mm のプラットフォーム上で 300 × 300 mm の穴あけ範囲にわたって動作します。幅 300 mm、厚さ 10 μm までの銅箔は、3 インチの巻き出しおよび巻き取りシャフトで処理され、最大ロール直径 300 mm まで自動巻き取りされます。

このマシンは、レーザーだけでなくウェブの処理にも重点を置いて構築されています。補正システムは 1ms の応答でフォイルの位置を ±0.2mm に保持し、全体の補正精度は ±0.15mm と記載されていますが、これはメーカーが原材料のエッジの規則性に関連しているとしています。巻き戻しと巻き戻しは両方とも、クイッククランプを備えたサーボモーターで実行され、パラメータは 4.3 インチのタッチスクリーンで設定されます。オペレータステーションは、少なくとも 12.4 インチのモニターを備えた Windows 10 PC です。穴あけの長さはタッチスクリーンで設定され、長さの終わりで機械が停止します。

技術仕様

1. レーザーシステム構成

アイテム	仕様	ブランド	数量（セット）
レーザー光源	ファイバーレーザー/出力：200W	/	3
レーザー走査検流計	高速・高精度	さいぷせん	3
レーザー走査フィールドレンズ	100*100mm	ジゾー	3

2. 主な性能パラメータ

パラメータ	価値
機械の寸法	約. 500mm × 1000mm × 1600mm
関数	銅箔穴あけ加工
湿度・温度	5～50度/10～90％
機械騒音	60dB以下
銅箔材幅	300mm以下
銅箔材料の厚さ	10μm以下
穴あけ速度	約. 100μm: 0.013/min; 200μm:0.016/min; 500μm：0.085/min（実際の穴設計による）
穴径精度	±0.01mm
穴ピッチ精度	±0.01mm
エッジ補正精度	±0.2mm
エッジ補正制御	応答1ms
全体的な補正精度	±0.15mm（素材のエッジ規則性による）
銅箔ロール径	300mm以下
機械動作モード	自動巻き（最大巻径300mm）
巻き出し軸径	3 inch
巻き取り軸径	3 inch
レーザー穴あけ加工範囲	300mm×300mm
穴あけプラットフォームのサイズ	320mm×320mm
レーザーエネルギー	200W
レーザー寿命	100000時間以上（メンテナンスフリー）
操作インターフェース	タッチスクリーン4.3インチ
補助入力装置	付属の Windows 10 コンピューター、12.4 インチ以上のモニター

3. 機械的および電子的機能

いいえ。	関数
1	この機械には、明確な 3 色のステータス表示ライトと、聴覚および視覚的なアラーム機能が備わっています。
2	作業台には手動、自動、一時停止、緊急停止ボタンが装備されています。
3	重大なマシン障害の後、マシンはシャットダウンされ、再起動され、機器は初期状態に戻ります。
4	手動モードと自動モードはボタンで切り替えられます
5	巻き戻しステーションと巻き戻しステーションは素早くクランプできます
6	巻き戻しと巻き戻しの両方にサーボモーターが使用され、制御パラメータはタッチスクリーンインターフェイスで設定されます。
7	穴あけの長さはタッチスクリーンで設定します。機械が設定された長さに達すると、自動的に停止し、タッチスクリーンインターフェイスにプロンプトが表示され、聴覚的および視覚的なアラームが発せられます。
8	ロール全体の穴あけの場合、自動モードでは、巻き戻しロールがなくなると、機械は遅れて停止し、タッチスクリーンインターフェイスにプロンプトが表示され、可聴および視覚的なアラームが発せられます。遅延時間を設定できます
9	掘削破片は廃棄物収集ボックスに収集されます。すべての穴の形状が均一で、破片の 99% が除去され、材料に付着しません。
10	タッチスクリーンのホームページには、ドリル加工されたロールの長さが mm 単位で表示されますが、表示誤差は ± 2 mm です。
11	マシンパラメータはグループで呼び出すことができます。グループ名は編集して保存できます
12	機械にはヒューム抽出と粉塵抽出があります
13	動作中にレーザーが継続的に発光しない場合、機械は停止し、聴覚的および視覚的な警報を発します。
14	回路に使用されている部品はCE規格に準拠しています
15	機械の脚部にはフーマキャスターを採用
