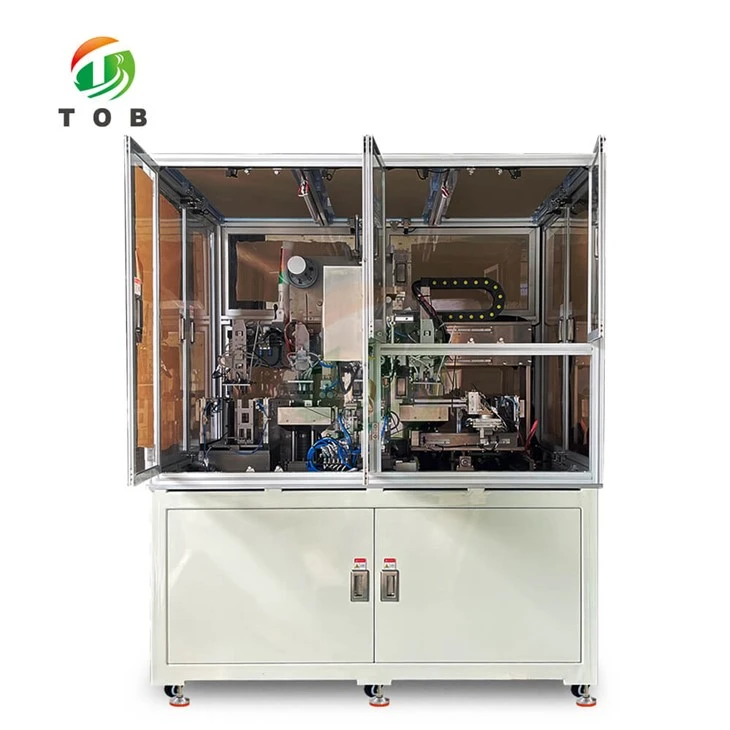

電池電極積層機



リチウムイオン電池製造機 電極・セパレータ積層半自動積層機







TOB-S-DP-150 は、安定性、再現性、正確な電極の積層を保証する多くの高度な機能を備えた高精度の半自動積層機です。 ラミネートされた「Z」グリフを採用。

高度な機能：

1 PLCタッチスクリーンコントロールで条件設定も簡単

2 セパレーターを使用した連続「Z」ファッションスタッキング

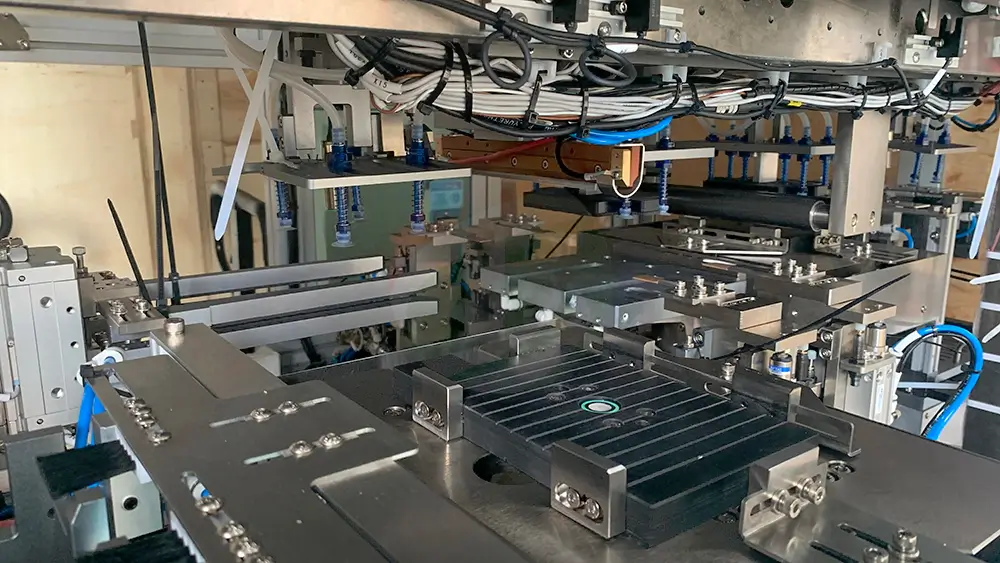

3 真空吸引マニピュレーターによる自動電極ピックアップ & スタッキング

4 4 つのマニピュレーターを介して 2 番目のパラ プラットフォームに配置された材料ボックスから電極を取り出し、キャリブレーション後、ラミネート プラットフォームに配置し、ステージ上の自動クランプ装置でラミネートします。

5 セパレータフィルム送り出し用ローター

6 セパレータフィルム搬送時の自動テンション制御



モデル	半自動集積機 TOB-S-DP-150
適切なバッテリーサイズ	厚みH(mm)	5-20
	幅W(mm)	30-90
	長さL(mm)	80-150
	タブ長さ(mm)	20以下
	タブ幅(mm)	20以下
技術パラメータ	スタッキング速度	1.3-1.5秒/個
	レジストレーション精度	±0.5mm
	スタッキング数量	設定可能
	合格率	98%以上
	力	4KW
	重さ	800kg
	寸法(長さ*幅*高さ)	1250mm*1150mm*1850mm
素材サイズ	電極	長さ: 80-150mm 幅: 30-90mm 厚さ: 0.07-0.25mm
	タブ	長さ：20mm以下 幅: 8-20mm
	セパレータ	長さ: ロール状 幅: 90-150mm 厚さ: 0.02-0.04mm 内径：76.2mm 最大外径: 300mm
