コイン電池テスター

アイテム

技術パラメータ

入力電力

AC220V±10%/50Hz

入力有効電力

7W

解像度比

AD:16ビット;DA:16ビット

入力インピーダンス

1MΩ以上

電圧

定電圧範囲制御

25mV～5V

最低放電電圧

上下のクランプは1.0Vまで放電可能、2mワイヤクランプは1.5Vまで放電可能

精度

FS の ± 0.05%

安定性

FS の ± 0.05%

現在

チャンネルごとの出力範囲

0.05mA~100mA

精度

FS の ± 0.05%

定電圧遮断電流

0.2mA

安定性

FS の ± 0.05%

力

単一チャネルの最大出力電力

0.5

W

安定性

± 0.1% の FS

時間

現在の応答時間

最大電流立ち上がり時間：1ms

ステップ時間範囲

(365*24) 時間/ステップ以下、時間形式のサポート00:00.000(h,min,s,ms)

パラメータレコード

データ記録条件

最小時間間隔:100ms

最小電圧間隔:10mV

最小電流間隔:0.2mA

録音周波数

10ヘルツ

充電

充電モード

定電流充電、定電圧充電、定電流定電圧充電、定電力充電

カットオフ条件

電圧、電流、相対時間、容量 -△V

放電中

放電モード

定電流放電、定電力放電、定抵抗放電

カットオフ条件

電圧、電流、相対時間、容量 -△V

バーストモード

充電

定電流モード、定電力モード

放電中

定電流モード、定電力モード

最小パルス幅

500ミリ秒

パルス数

1 つのパルス ステップで 32 個の異なるパルスをサポート

充電と放電の連続切り替え

パルスステップにより、充電から放電への連続的な切り替えを実現できます。

カットオフ条件

電圧、相対時間

DCIRテスト

DCIR計算のためのカスタムフェッチポイントをサポート

丸

サイクル試験範囲

1~65535

単一サイクルのステップ番号

254

入れ子になったループ

ネストループ機能により、最大3層のネストをサポート

守る

●電圧データ保護による切断

●オフラインテスト機能

● 安全保護条件を設定でき、設定パラメータには以下が含まれます: 電圧制限、電圧制限、電流制限、電流制限、容量制限、遅延時間、逆逆保護機能付き

IP保護レベル

IP20

チャネル特性

定電流源と定電圧源にダブルクローズドループ構造を採用

チャネル制御モード

独立制御

電圧・電流検出サンプリング

4 線式接続

ノイズ

<85dB

データベース

MySQLを適用 データベースでテストデータを一元管理

コンピュータ通信モード

TCP/IP協定に基づく

サーバーのオペレーティング システム

ウィンドウズ 7

データ出力モード

EXCEL2003,2010,TXT

サーバーディスク構成

500ギガバイト

通信インターフェース

イーサネット

漏れ電流

0.005mA

マシンチャンネル

8

機器の動作環境の要件

アイテム

パラメータ

使用温度範囲

{{0}} 度 ~40 度 (範囲 25±10 度、測定精度保証: 精度ドリフト 0.005% of FS / 度）

保存温度範囲

-10 度 ~50 度

使用環境相対湿度範囲

70%RH以下（水蒸気の結露なきこと）

保管環境相対湿度範囲

80%RH以下（水蒸気の結露なきこと）

テストクランプの仕様とサイズ

アイテム

パラメーター

クランプモデル

画像

上下クランプ

ワニ口クランプ

ポリマークランプ

ワイヤービーザー

ご参考に

機械サイズ（W*D*H）(mm)

3U（164）,480*330*130

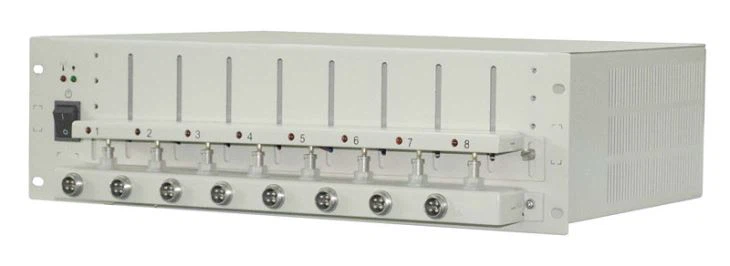

マシンイメージ

写真は参考用です
