マルチチャンネルポテンショスタット

マルチチャンネルポテンショスタットガルバノスタットEIS

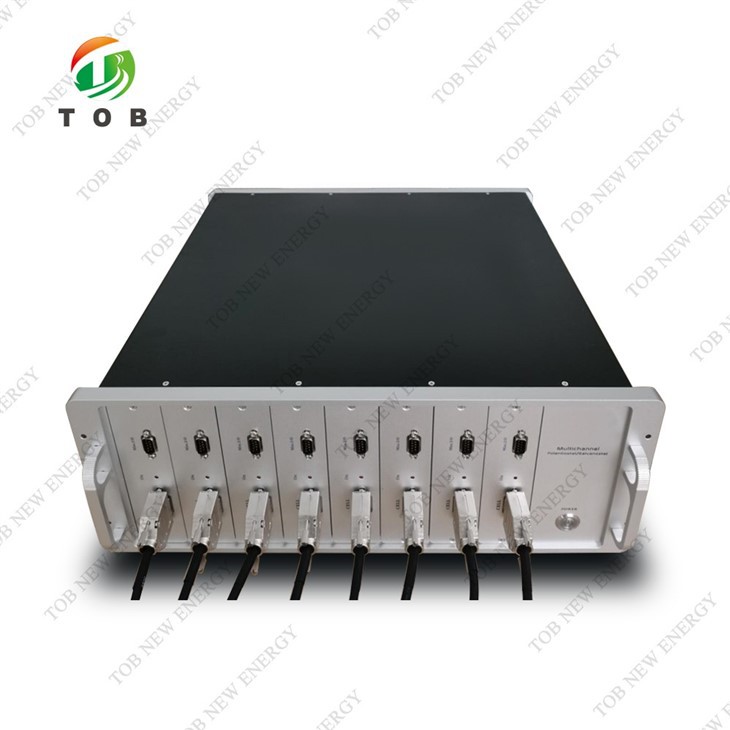

この TOB-CS310X マルチチャンネル ポテンショスタット ガルバノスタット EIS は、8 つのスロットを備えた多目的機器です。

完全なフローティング モジュールと電気絶縁設計により、各チャネルが完全に独立していることが保証され、正確なデータと効率的な同時測定が実現します。

マルチチャンネルポテンショスタットは、多数のサンプルを持つ人にとって便利であり、エネルギー材料、バッテリー研究、金属腐食などの研究に最適な装置です。

チャンネル数はカスタマイズ可能です。さまざまな構成により、さまざまな予算に合った希望の製品を確実に入手できます。



マルチチャンネルポテンショスタット(±1A、±10V) 各チャンネルは独立している
モデル: TOB-CS310X
オプションA 4-チャンネル、 EIS * 1チャンネル	オプションB 4-チャンネル、 エネルギー効率 * 4	オプションC 8-チャンネル、 エネルギー効率 * 1	オプションD 8-チャンネル、 エネルギー効率 * 8

インテリジェントなシャーシとプラグイン設計により、ボードを追加してインストールすることで、チャンネル数を拡張できます。各チャンネルの電位制御範囲は 10V、電流制御範囲は ±1A で、ほとんどの人の実験要件を満たすことができます。

応用

---

● エネルギー材料（リチウムイオン電池、太陽電池、燃料電池、スーパーキャパシタ）、先端機能材料の研究

● 電気合成、電気めっき、陽極酸化、電気分解

● 金属の腐食研究と耐食性評価、腐食抑制剤、コーティング、陰極保護効率の迅速な評価

● 電気触媒（HER、OER、ORR、CO2RR、NRR）



仕様
チャンネル数: 4/8	Channel insulation resistance: >100MΩ
通信: イーサネット	ローパスフィルタ: 8- 十年をカバー
電位制御範囲: ±10V	定電流制御範囲: ±1A
潜在的な精度: 0.1%×フルレンジ±1mV	現在の精度: 0.1%×全範囲
Potential resolution:10μV(>100Hz）、3μV（<10Hz)	電流分解能: 1pA
電位上昇時間:﹤1μs(<10mA),<10μs(<2A)	電流範囲: 2nA ~1A、10 範囲
基準電極入力インピーダンス: 1012Ω||20pF	最大電流出力: 1A
コンプライアンス電圧: ±21V	スキャン中の電流増加: 1mA @1A/ms
CV および LSV スキャン レート: 0.001mV~10000V/s	スキャン中の電位増加: 0.076mV@1V/ms
CA および CC パルス幅: 0.0001~65000 秒	DPV および NPV パルス幅: 0.0001~1000 秒
SWV周波数:0.001~100KHz	CV 最小電位増分: 0.075mV
ADデータ取得:16ビット@1MHz、20ビット@1kHz	IMP周波数:10μHz~1MHz
DA解像度:16ビット、セットアップ時間:1μs	電流および電位範囲: 自動
オペレーティング システムの要件: Windows 7/8/10/11 の場合	重量: 12.5kg 寸法: 40*40*14cm
電気化学インピーダンス分光法 (EIS)
信号発生器
EIS周波数範囲: 10μHz~1MHz	AC信号振幅: 1mV~2500mV
周波数精度: 0.005%	信号分解能: 0.1mV RMS
DDS出力インピーダンス: 50Ω	DCバイアス: -10V~+10V
波形の歪み:<1%	波形: 正弦波、三角波、矩形波
スキャンモード: 対数/線形、増加/減少
信号アナライザー
最大積分時間:106サイクルまたは105秒	測定遅延:0-105秒
最小積分時間:10msまたはサイクルの最長時間
DCオフセット補正
潜在的な補償範囲: -10V~+10V	現在の補償範囲: -1A~+1A
帯域幅調整: 自動および手動、8- 桁の周波数範囲



利点:

高電流/電圧: 印加電位範囲 ±10V、電流 ±1A。ほとんどの研究のニーズを満たすことができます。

総合技術：内蔵EIS（10μHz〜1MHz）を搭載。各チャンネルに総合技術を搭載。

保証: 5 年間の保証。当社は製造元であり、当社のエンジニアは必要なときにいつでも技術サポートを提供します。

低コスト: 価格には、機器ホスト、ソフトウェア (実験制御とデータ処理)、必要なケーブル、ダミー セルが含まれます。その他の料金はかかりません。

信頼性と品質: 当社は 20 年間市場に参入しており、現在では中国でポテンショスタット製品の No.1 ブランドとなっています。



各チャネルのテクニック

---

安定した分極	過渡分極	クロノメソッド	アンペロメトリック
• 開放回路電位（OCP）	• 複数の潜在的なステップ	• クロノポテンショメトリー（CP）	• 差動パルス電流測定法（DPA）
• ポテンショスタット（IT曲線）	• 複数の現在のステップ	• クロノアンペラメトリー（CA）	• 二重差動パルス電流測定法（DDPA）
• 定電流	• 潜在的階段状成長（VSTEP）	• クロノカウロメトリー（CC）	• トリプルパルスアンペロメトリー（TPA）
• ポテンショダイナミック（ターフェルプロット）	• ガルバニック階段状階段（ISTEP）	-	• 統合パルスアンペロメトリック検出（IPAD）
• ガルバノダイナミック（DGP）	-	-	-



バッテリーテスト	腐食測定	電気化学インピーダンス分光法 (EIS)	ボルタンメトリー
• バッテリーの充電と放電	• サイクリック分極曲線（CPP）	• ポテンショスタティック EIS (ナイキスト、ボード)	• リニアスイープボルタンメトリー（LSV）
• 定電流充電と放電（GCD）	• 直線偏光曲線（LPR）	• ガルバノスタティックEIS	• サイクリックボルタンメトリー（CV）
• 定電位充電および放電(PCD)	• 電気化学的電位動態再活性化（EPR）	• ポテンショスタット EIS (オプション周波数)	• 階段状ボルタンメトリー（SCV）#
• 定電位間欠滴定法（PITT）	• 電気化学ノイズ（EN）	• ガルバノスタティックEIS（オプション周波数）	• 矩形波ボルタンメトリー（SWV）#
• 定電流間欠滴定法（GITT）	• ゼロ抵抗電流計（ZRA）	• モット・ショットキー	• 差動パルスボルタンメトリー（DPV）#
-	-	• ポテンショスタット EIS 対時間 (単一周波数)	• ノーマルパルスボルタンメトリー（NPV）#
-	-	• ガルバノスタティック EIS 対時間 (単一周波数)	• 差動ノーマルパルスボルタンメトリー（DNPV）#
-	-	-	• ACボルタンメトリー（ACV）
-	-	-	• 第2高調波ACボルタンメトリー（SHACV）
-	-	-	• フーリエ変換ACボルタンメトリー（FTACV）
-	-	-	#: 対応するストリッピングボルタンメトリーがある



同時測定

---

各チャネルで同時に同じ実験を実行できます。各実験に同じパラメータを一度設定し、すべてを個別に実行します。これは、1 つのテストに多数のサンプルがある場合に特に便利です。



各チャンネルで異なる手法を選択することもできます。各実験のパラメータを 1 つずつ設定し、各実験を個別に実行します。右の図に示すように、EIS、定電流充電と放電、サイクリックボルタンメトリー、分極曲線テストがテストされます。





技術的な利点

---

1. インピーダンス（EIS）

The potentiostat applies correlation integral algorithm and dual-channel over-sampling technique, and has strong anti-interference ability. It is suitable for EIS measurements of high-impedance system (>109Ω（コーティング、コンクリート等）



2. 偏光曲線

ターフェルプロットが得られます。ユーザーは、周期分極曲線の陽極反転電流（不動態膜破壊電流）を設定することで、材料の孔食電位と保護電位を取得し、粒界腐食に対する感受性を評価することができます。ソフトウェアは、非線形フィッティングを使用して分極曲線を分析し、材料の耐腐食能力と抑制剤を迅速に評価できます。

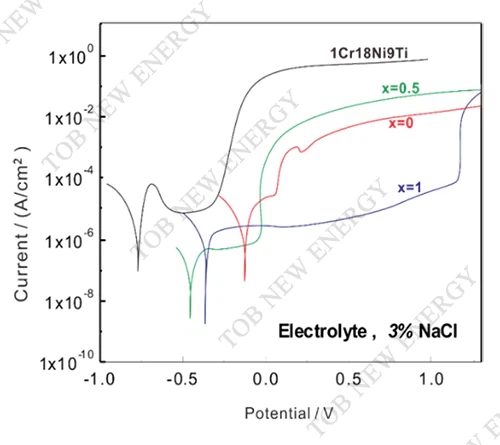

3% NaCl溶液を含むCe3+中のAA6063 Al合金のEIS	3%NaCl溶液中のTi基アモルファス合金とステンレス鋼の分極曲線



3. ボルタンメトリー

リニアスイープボルタンメトリー (LSV)、サイクリックボルタンメトリー (CV)、SCV、SWV、DPV、NPV、ACV、ストリッピングボルタンメトリーなど。ピーク面積、ピーク電流、標準曲線分析の計算を統合します。

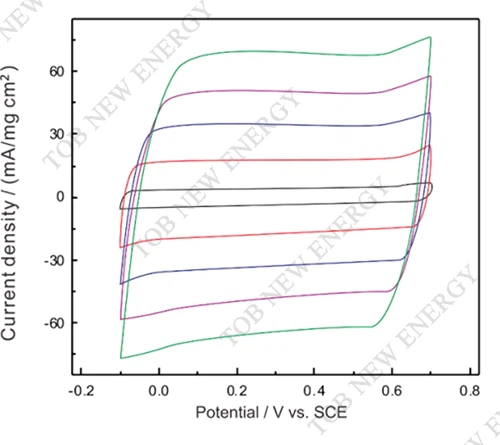

LSV: 0.1M KOH中のメソポーラス炭素材料	0.5 mol/L H2SO4 中の PPy スーパーキャパシタの CV



4 電気化学ノイズ

高抵抗フォロワとゼロ抵抗電流計を備え、腐食システム内の自然な電位/電流変動を測定します。孔食腐食、ガルバニック腐食、隙間腐食、応力腐食割れなどの研究に使用できます。ノイズ抵抗と孔食指数の計算に基づいて、局所的な腐食モニタリングを完了できます。



5. フルフローティング測定

フルフローティングモードは、オートクレーブの電気化学測定、地中の金属部品（コンクリート内の鉄筋など）のオンライン腐食監視に使用できます。



6. ソフトウェア開発キット（SDK）

弊社では、API 関数と開発例を提供することができ、これにより、二次開発や独自定義の測定に対する一部のユーザーの要件が満たされます。.dll ファイルも提供できます。



ソフトウェアの機能

---

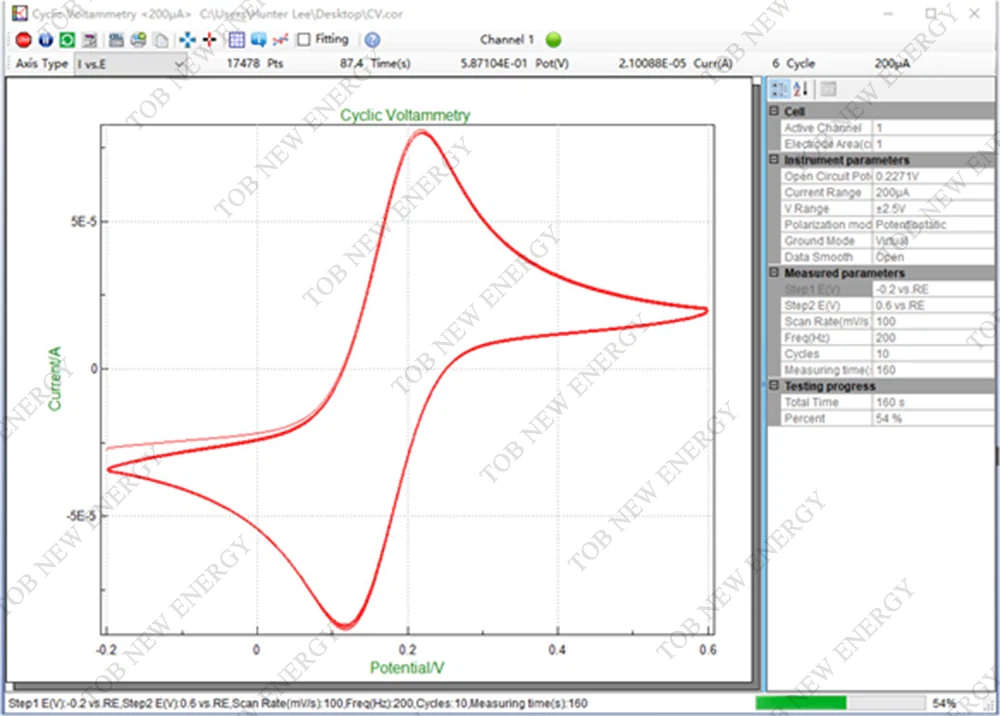

サイクリックボルタンメトリー:CS スタジオ ソフトウェアは、CV 曲線のピーク高さ、ピーク面積、ピーク電位の計算を完了できる多目的なスムージング/微分/積分キットをユーザーに提供します。CV 技術では、データ分析中に、表示する正確なサイクルを選択する機能があります。







ターフェルプロットと腐食速度:

CS Studio は、分極曲線の Butler-Volmer 方程式に対する強力な非線形フィッティングも提供します。ターフェル勾配、腐食電流密度、限界電流、分極抵抗、腐食速度を計算できます。また、電気化学ノイズ測定に基づいて、パワー スペクトル密度、ノイズ抵抗、ノイズ スペクトル抵抗を計算することもできます。

バッテリーのテストと分析:

充放電効率、容量、比静電容量、充放電エネルギー。

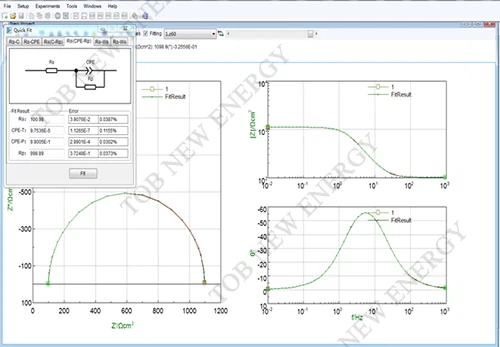

EIS 分析: ボード線図、ナイキスト線図、モットショットキー線図

EIS データ分析中に、カスタム等価回路を描画するためのフィッティング機能が組み込まれています。

データのリアルタイム保存:突然の電源オフの場合でも、データは自動的に保存されます。

組み合わせテスト:実験の自動化を容易にし、時間を節約できます。組み合わせテストの独自の機能により、複数のテクニックを選択し、待機時間、開始時間、サイクルを設定できます。実行する実験を選択します。その後、ラボで待つことなく、必要に応じて設定された実験の自動測定を行うことができます。この機能は、実行する実験が複数ある場合に特に役立ち、時間を大幅に節約できます。







データ公開:txt形式のデータファイルはメモ帳で開くことができます。データはOriginでも開くことができます。



標準供給

---

1	計測器ホスト TOB-CS310X	1セット
2	CS スタジオ テスト & 分析ソフトウェア	1セット
3	電源ケーブル 1本	1個
4	イーサネットケーブル 1本	1個
5	セルケーブル	8(オプションAとB)	16(オプションC&D)個
6	ダミーセル	4(オプションAとB)	8個(オプションC&D)
7	サービス	すべてのサービス、修理は完全に無料です
8	保証期間	5年
9	インストールガイド、マニュアル、ソフトウェアインストールビデオ、トレーニングビデオを提供します
10	無料修理サービス
11	生涯にわたるソフトウェアアップグレードと技術サービス
