スーパーキャパシタ用自動巻線機



60138スーパーキャパシタ用自動巻線機

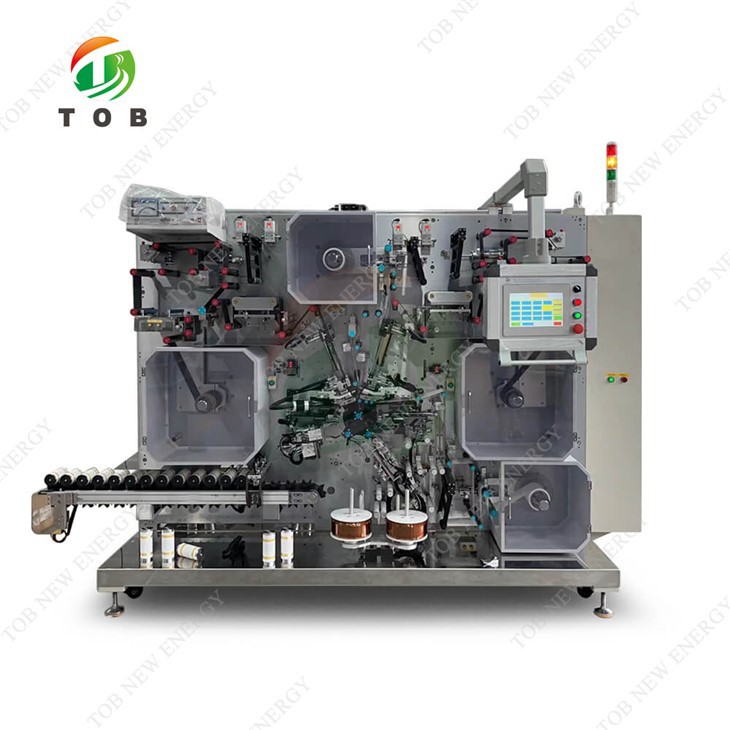

この TOB-AW-3270C 電極巻線機は、60138 スーパーキャパシタの製造に使用される自動巻線機で、他の円筒セル巻線プロセスにも適しています。

自動巻取機には、正極および負極の電極シート、セパレーター、テープを手動で供給する機能が備わっています。 供給完了後、正極および負極の電極シート、セパレータ、巻回後に使用するテープ、保護テープ（セルを保護する）が、所定の製品および工程要件に従って自動巻回されます。 検出、自動張力制御、自動偏差補正、短絡テストなどの機能。 装置は安定した信頼性の高い動作状態とプロセス保証を備えています。



プロセスフロー:

1.セパレータ送り

2. テープ（巻いてから使用するテープ）とテープ（セルを保護する）の送り

3. カソードおよびアノード電極給電

4. 陰極箔と陽極箔の検出

5.電極（ロール電極全体）の巻き付け

6. 長さと直径の制御

7. 貼付テープ（巻いてから使用するテープ）と保護テープ（電池セルを保護する）を貼ります。

8. 短絡試験

9. 良品の判定



材料	給餌方法	単体材長さ（mm）	材料幅(mm)		材料厚さ(μm)		最大外径(mm)	内径（mm）
		サイズ範囲	サイズ範囲	許容範囲	サイズ範囲	許容範囲
カソード電極	コイル材質	1000-6000	80-160	±0.1	100~320	±10	400	75.8
アノード電極	コイル材質	1000-6000	80-160	±0.1	100~320	±10	400	75.8
セパレータ	コイル材質		80－160	±0.1	16~50	±4	350	75.8



機器の動作条件:

1.電源：AC380V±10パーセント/50Hz、10KW、電圧変動範囲：±10パーセント;

2. 圧縮空気:0.45－0.6Mpa; 100L/分

3. 環境温度:20～35度;

4. 相対湿度:30－55％HR;

5. 現場に腐食性ガス、液体、爆発性ガスがないこと。

6. 装置の寸法と重量: 2500L X 1700W X 2000H (mm); 重量: 3000kg
