ドクターブレード連続バッテリーコーター

モデル:TOB-KD200
この TOB-KD200 ドクターブレード連続バッテリーコータは連続コーティングを実行し、特にリチウム- 電池業界で使用されるさまざまな基材の表面コーティングプロセスに便利に適用できます。

お問い合わせを送る

今すぐチャット

製品説明

この TOB-KD200 ドクターブレード連続バッテリーコータは連続コーティングを実行し、特にリチウム- 電池業界で使用されるさまざまな基材の表面コーティングプロセスに便利に適用できます。

このドクターブレード連続バッテリーコーターは、生産に必要なコーティング精度と一貫性を満たしながら、研究者による使いやすさを考慮して設計されています。優れた乾燥性能により、リチウムイオン電池、スーパーキャパシタ、ニッケル電池、その他の二次電池の研究開発やパイロットテストに最適です。-

主な特徴:

●基板張力制御、安定したベルト走行、偏り補正装置付です。

●熱風乾燥炉は上下から送風するため、乾燥効果に優れています。

●コンマスクレーパー計量と精密調整機構の組み合わせにより、高い塗布精度を実現します。

●アナログ信号でパワーヒーティングを制御するため、高精度かつ長寿命のヒーティングシステムです。

●PLC制御、タッチスクリーン操作、便利で使いやすい。

●オプションの溶剤回収装置です。

機器の機能

いいえ	プロジェクト	技術的パラメータ	述べる
1	適切なシステム	三元系、リン酸鉄リチウム、コバルト酸リチウム、マンガン酸化リチウム、グラファイト、シリコンカーボンおよびその他の電池システムの正極および負極のコーティングプロセス
2	塗装方法	ドクターブレードによる連続塗布
3	塗布速度	0～0.5m/分	乾燥条件にもよりますが
4	動作基板厚さ	アルミ箔（Al）：8～30um 銅箔(Cu)：6～30um
5	ローラー面設計幅	230mm
6	塗布幅の確保	200mm以内
7	スクレーパーローラー	Φ100mm
8	塗装精度	±3um
9	適切なスラリー粘度	2000～12000(mPa・s)
10	片面コーティング乾燥厚み範囲	20-200μm
11	溶剤特性	油性溶剤NMP（sg=1 033、bp=204度）
11	溶剤特性	水性溶媒 H2O/NMP (sg=1 000、bp=100度)
12	適切な固形分含有量の範囲	20~85%
13	塗装寸法精度(mm)	L ±1 以下、W ±0 5 以下	L：長さ方向 W：幅方向
14	前後位置決め精度(mm)	L ±1 以下、W ±0 5 以下	L：長さ方向 W：幅方向

各部の構造：

1. 一体型巻き戻し、ヘッド機構:

いいえ	プロジェクト	技術的パラメータ	述べる
1	ローラー取付構造	スチールフレームをしっかりと設置
2	ローラーの表面処理	金属アルミローラーの表面酸化
3	張力制御システム	一定張力の自動制御
4	コイルローディング方式	素材ロールは 3 インチのエアシャフトで固定されています。
4	コイルローディング方式	シングルエアシャフトの巻き戻し
5	最大巻出し径	Ф250mm
6	エアシャフトの最大耐荷重	50kg
	巻き戻しエアシャフトの数	1
10	ローラーの表面処理	金属アルミローラーの表面酸化

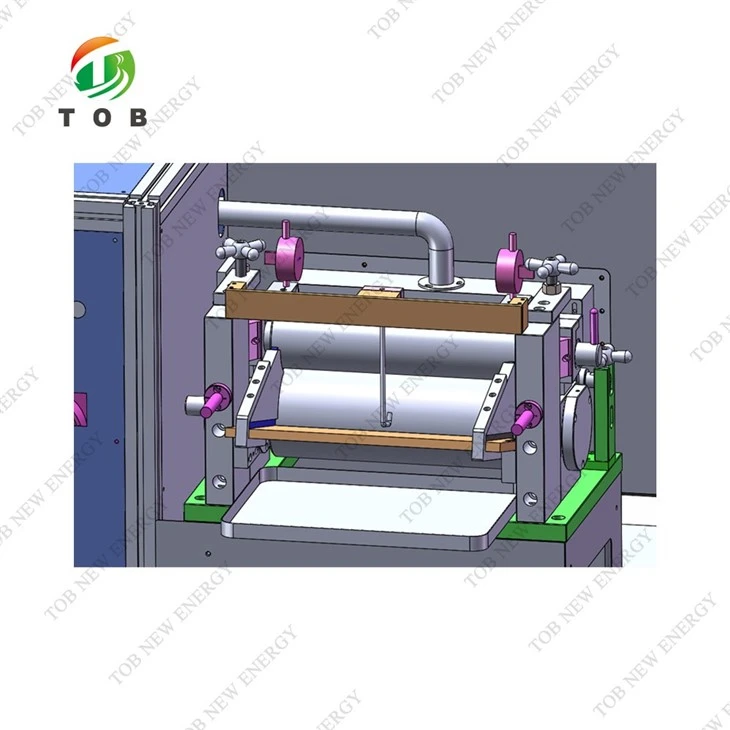

11	スクレーパ構造	両面カンマスクレーパー-
12	コーティングローラー（スチールローラー）	表面硬質クロムメッキ
14	スクレーパー間欠高さ調整	精密なネジ調整。
15	シングルヘッドポジション	乾燥トンネル前の設置と操作

2. 乾燥トンネル

いいえ	プロジェクト	技術的パラメータ	述べる
1	オーブンの構造	上下に配置された二層独立加熱
2	オーブンの長さ	1m/区間
3	材料	SUS304ステンレス
4	温度制御	通常の動作温度制御、過熱監視アラーム保護制御、暖房の主電源の遮断に分かれています。{0}各セクションは完全に独立して制御されます
5	加熱方法	アナログ信号制御電力加熱、熱風循環構造、精度±0 5度
6	単一セクションのオーブンの加熱能力	3KW
7	乾燥トンネル内の温度	設計最大 150 度、単一オーブン内の温度差 ±2 5 度以下
8	ブロー法	空気を上から下に吹き付けるため、上部と下部の空気室は共通の発熱体を共有します。
9	ノズル構造	ノズルの溝は特殊な金型で形成されています
10	ファン制御	コンタクタ制御
11	加熱制御	アナログ信号制御パワーソリッドステートリレー
12	ファン素材	SUS304ステンレス
13	溶剤回収システム	オプション

3. 巻き戻し機構: 機能は巻き戻しと同じで、次のようになります。

4. 制御システム:

いいえ	プロジェクト	技術的パラメータ	述べる
1	主制御系	タッチスクリーン、PLC
2	警報状況	デバイスに障害が発生すると、タッチスクリーンに対応する修正画面が表示されます。

5. 塗装装置の寸法と重量:

●寸法：L1700*W900*H1100mm

●正味重量：570KG

●総重量：700KG キャスター、脚を取り付けます。

6. ハードウェアの精度
